Minican Universal gépleírás

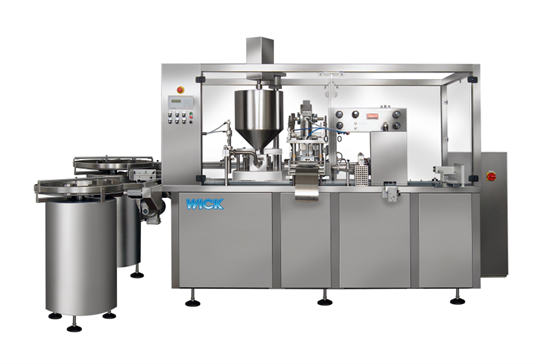

1 Minican Universal automata töltő- és kupakológép



Méret: 1

Termékek: folyadékok

Csomagolóanyag: palackok

Kapacitás: lásd alább

Zárások: csavaros kupakok

Töltés hőmérséklete: 20 °C

Max. palack átmérő: 100 mm

Max. palack magasság: 300 mm



Gépi berendezés:

Adagoló forgóasztal az üres palackok számára



Minican Universal töltő- és zárógép, amely a következőkből áll:

• Alapgép forgó indexelőasztallal
• 1 WF1 töltőállomás
• Pneumatikus, merülő fúvókás berendezés
• Kupakszerelő állomás adagolócsúszdával és válogatóberendezéssel
• Kupakoló állom      ás
• Szállítószalag, kb. 2,5 méter hosszú



Opciók:

• Automatikus palackállvány (csak műanyag palackokhoz)
• Több töltőpont
• Címkéző
• Tintasugaras kódoló
• Gyűjtő forgótányér
• És még sok egyéb



Munkamódszer:

A következő leírás a gép lehetséges maximális felszereltségét mutatja be.

Megjegyzés: amikor ebben a leírásban palackok kerülnek említésre csomagolóanyagként, hasonló vonatkozik a konzervdobozokra, üvegekre és befőttesüvegekre is.



Palack adagolás

A palackok adagolása úgy történik, hogy a palackokat a szállítószalagról a csillagkerékre helyezik át.

Ezenkívül elérhető még egy adagoló forgóasztal, adagolóasztal vagy automatikus palackválogató.



Palackszállítás

A palackok a gép csillagkerekében óramű pontossággal kerülnek az egyes munkapozíciókba.



Töltőállomás

A töltőállomásra számos töltőegység telepíthető, többek között a következők:

• Dugattyús töltő, pneumatikus, mechanikus vagy szervo meghajtású
• Perisztaltikus töltőberendezés
• Forgódugattyús töltő
• Fogaskerékszivattyús töltő
• Áramlásmérő
• És egyebek

A töltőállomás opcionálisan merülőfúvókával is felszerelhető.



Fólia applikátor (opcionális)

A filmadagoló a filmtárolóból és a vákuumfordítóból áll.



A vákuumforgató folyamatosan, a munkaciklussal szinkronban működik.

Kombinált emelő, süllyesztő és forgó mozgást végez.



Amikor egy megtöltött pohár belép a filmfelhordó állomásba, a filmfelhordó tapadókorongja kivesz egy filmkorongot a tárból, 180 fokban elforgatja és a palackra helyezi.



Pecsételőállomás (opcionális)

A záróállomáson a fóliakorongot a palackra zárják.

A lezárási hőmérséklet, a lezárási nyomás és a lezárás időtartama fokozatmentesen állítható.

A rendszer alapfelszereltségként fogyasztható, opcionálisan induktív zárórendszerrel van felszerelve.



Kupakadagoló állomás

A kupakadagoló állomás a kupakadagolóból, az adagolócsúszdából és a felnyomó tolókészülékből áll.

Amint egy palack belép az adagolóállomásra, a nyomó dugattyú leereszkedik, kivesz egy kupakot a tárból és a palackra helyezi.

A kupakokat vagy kézzel, vagy opcionálisan egy automatikus válogatóberendezéssel adagolják be.



Kupakoló állomás

A gép kupakoló állomása egy kupakolófejből és egy csavarásgátlóból áll.

Miután a palackot a kupakoló állomásba helyezték, a kupakolófej automatikusan leereszkedik és teljesen biztonságosan ráhelyezi a kupakot a palackra.

A kupakoló egység fokozatmentesen állítható nyomatékszabályzóval van felszerelve, amellyel a szükséges meghúzási erő beállítható.

A kerek palackokat egy palackfék is biztosítja a csavarodás ellen.



Kilépés a forgó indexelőasztalból

Végül a megtöltött és lezárt palackokat visszahelyezik a szállítószalagra, és ha szükséges, a következő gépen futtatják át őket.



Címkéző (opcionális)

A töltő- és zárógép után egy címkézőberendezés is elérhető. A kerek és/vagy téglalap alakú és ovális palackok címkézésére szolgáló címkézőgépek alapfelszereltségként állnak rendelkezésre.

Ezen kívül a tételszámok és lejárati dátumok nyomtatási egységeinek széles választéka, valamint teljes címkenyomtató rendszerek is rendelkezésre állnak.



Tintasugaras kódoló (opcionális)

A töltőgépet követően tintasugaras vagy lézerkódoló rendszer választható. Oldalirány tartálykódolás esetén a szerelés közvetlenül a gép szállítószalagja mellett történik. A rendszer a padlóra történő kódoláshoz egy oldalsó szállítószalaggal is fel van szerelve.



Gyűjtő forgóasztal (opcionális)

Kérés szerint a rendszer végén található egy gyűjtő lemezjátszó.

Opcióként gyűjtőasztal vagy gyűjtőszalag is választható.



Műszaki adatok:

Töltőállomás:



WF1 adagolórendszer (perisztaltikus)

Töltési tartomány: 1-250 ml

Töltési pontok száma: 1 (opcionálisan max. 4)

Termékvezető alkatrészek: Niro 1.4404 vagy szilikon



WF2 adagolórendszer (perisztaltikus)

Töltési tartomány: 50-1000 ml

Töltési pontok száma: 1 (opcionálisan max. 4)

Termékvezető alkatrészek: Niro 1.4404 vagy szilikon



Adagolórendszer PD (dugattyú)

Töltési tartomány: a felkínált dugattyúmérettől függően

Töltési pontok száma: 1 (opcionálisan max. 4)

Termékvezető alkatrészek: Niro 1.4571 / 1.4404

Töltőtömlő: termékfüggő

Pecsétek: opcionálisan NBR, EPDM, Viton, PTFE vagy speciális anyagokból



Adagolórendszer RD (forgódugattyús)

Töltési tartomány: a felkínált dugattyúmérettől függően

Töltési pontok száma: 1 (opcionálisan max. 4)

Termékvezető alkatrészek: Niro 1.4571 / 1.4404

Töltőtömlő: termékfüggő

Pecsétek: opcionálisan NBR, EPDM, Viton, PTFE vagy speciális anyagokból





FG adagolórendszer (tolószelepes dugattyú)

Töltési tartomány: a lombik méretétől függően

Töltési pontok száma: 1 (opcionálisan max. 4)

Termékvezető alkatrészek: Niro 1.4571 / 1.4404

Töltőtömlő: termékfüggő

Pecsétek: opcionálisan NBR, EPDM, Viton, PTFE vagy speciális anyagokból



Adagolórendszer FM (áramlásmérő)

Töltési tartomány: a kínált mérőcellától függően

Mérőrendszer: mágneses induktív (MID) vagy tömegáramlásmérő (MFM)

Töltési pontok száma: 1 (opcionálisan max. 4)

Termékvezető alkatrészek: Niro 1.4571 / 1.4404 / részben titán

Töltőtömlő: töltőtömlő

Pecsétek: opcionálisan NBR, EPDM, Viton, PTFE vagy speciális anyagokból



Kupakoló állomás:



Capper meghajtó: elektromos (szervo választható)











Szállítószalag:



Hordozó: rozsdamentes acél 1.4301

Szállítószalag: műanyag szalag, Forbo

Drive: 230 V, 50 Hz

Szalagsebesség: HMI-n keresztül fokozatmentesen állítható

Szállítószalag hossza: 2500 mm

Munkamagasság: 900 +/- 50 mm, vagy megegyezés szerint



Alapgép:



Alapkeret: Niro rozsdamentes acél minőség 1.4301

Alsó ház: Niro rozsdamentes acél minőség 1.4301

Felső bélés: PET-G

Meghajtás: 230/400V, 50 Hz

Energiafogyasztás: 2 kW

Tartalék biztosíték: 16 A

A gép levegőigénye: kb. 120 l/min. 6 bar nyomáson

Szükséges hálózati nyomás: legalább 6 bar

Sűrített levegő csatlakozás: ¼” fitting

Pneumatikus kipufogócsatlakozás: DN 40 (opcionális)

Sűrített levegő minősége: szűrt, száraz, olajmentes; 2,3,2 osztály, ISO 8573-1:2010 szabvány szerint, termékkel közvetlenül érintkezve: 1,1,1,1 osztályú



Elektronikus vezérlőberendezések:



A gép a következő helyzetek bekövetkezésekor megáll:

üveghiány

kupakhiány

nincs kupak felszerelve (adott esetben)

elakadás a következő gép előtt (adott esetben)

és egyéb releváns feltételek



A gép a következő helyzetek bekövetkezésekor azonnal leáll:

nyitott védőajtó

túlterhelés a forgó indexelőasztalnál

sűrített levegő hiánya

vészleállító bekapcsol

meghibásodás a frekvencia- (vagy szervo-) átalakítókban

és egyéb releváns feltételek

Érintőképernyő (HMI):4 színű a vonatkozó gépparaméterek beállításához és az egyes állomások be- és kikapcsolásához. Beleértve a 100 adatrekordot tartalmazó formátummemóriát, opcionálisan felhasználói adminisztrációval és jelszavas védelemmel.

HMI nyelv: német, angol

Kézikönyv: német

Alapvető dokumentáció:

• telepítési útmutató
• alap adatok
• használati útmutató
• rajzok
• alkatrészjegyzék
• elektromos és pneumatikus kapcsolási diagram

Képesítési csomag (opcionális):

minősítési főterv, RAN, DQ, IQ, OQ,

• FAT-utasítások, SAT-utasítások, FAT- és SAT-ellenőrzési listák, valamint a minősítéssel kapcsolatos SOP-ok
• A minősítésre vonatkozó SOP-ok

Output:

• a töltőterméktől, a csomagolóanyagtól, a töltési mennyiségtől és a töltőállomások számától függően
• max. 35 palack/perc 0 és
• max. 45 palack/perc az 1-es méretnél
